Smart Network Monitor 設定相關

文章fae » 2019年 8月 19日, 07:23

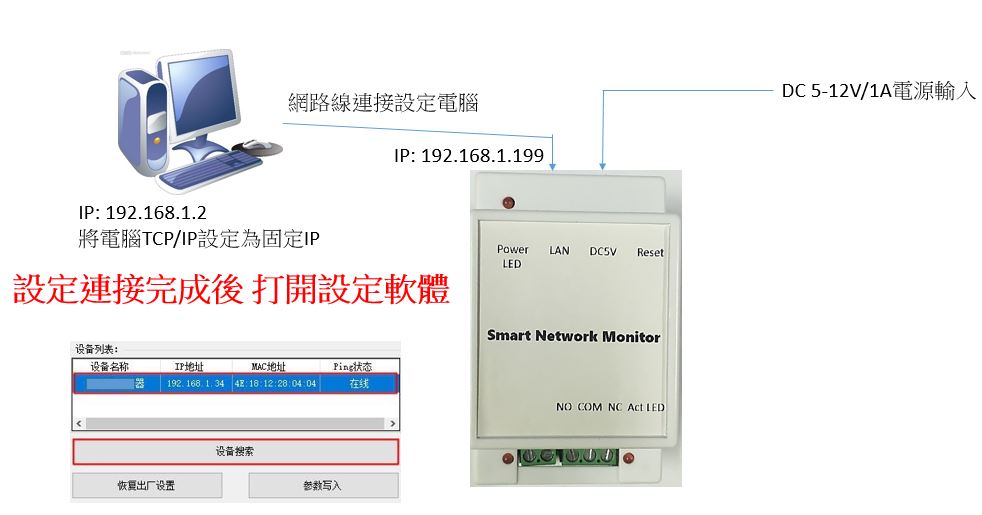

1. 連接所附電源變壓器給Smart Network Monitor , 並準備一條網路線. 連接LAN 端以及連接設定電腦.
2. 將設定電腦的網路-TCP/IP 選項,設定為固定IP 192.168.1.2 / 255.255.255.0 即可.
3. 點選設定軟體> 按下設備搜索>出現設備
4, 填入各項參數後,按下"參數寫入" 即可完成設定.

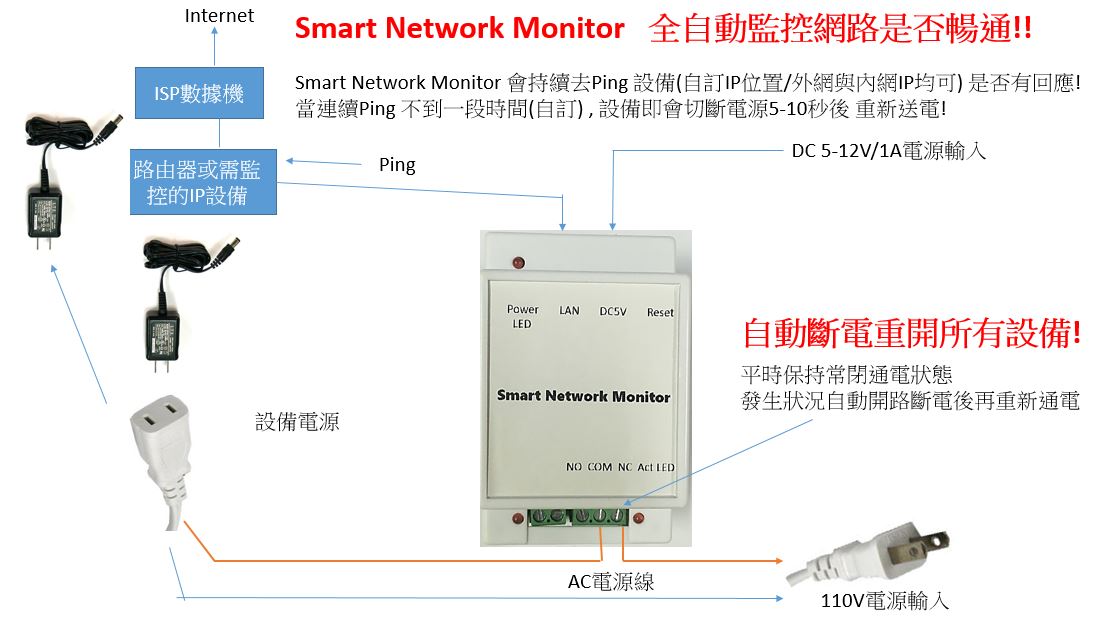

5. 按圖連接LAN Port網路到內網上(如路由器) 以及要控制重新開機的設備連接到Smart Network Monitor 所提供的電源上 , 即可完成.

比如將ISP的數據機以及路由器電源都接在此開關上!

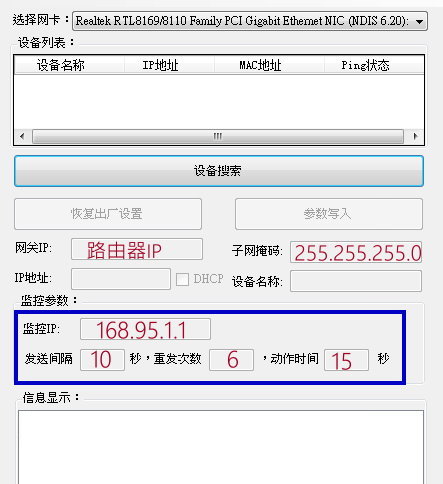

6 各項參數定義:
IP 地址:預設為 192.168.1.199,改成您目前內網的IP網段位置; 其他不衝突/沒人使用的固定IP即可; 閘道 IP:更改為你目前內網的路由器IP所使用的位置
子網路遮罩:默認為 255.255.255.0,或改成與目前路由器的遮罩相同即可;
監控 IP:默認為 192.168.1.1,更改要監控的 IP位置,一般可以是路由器 IP或是Internet IP位置;這裡建議填寫Google 的DNS IP: 8.8.8.8 或是中華的 168.95.1.1 都可以.
發送間隔:默認5秒,監控器定時 ping 閘道的時間間隔;
重發次數:默認 5 次,監控器連續 ping 閘道失敗的次數達到重發次數後,觸發繼電器動作;
動作時間:默認 10 秒,繼電器斷開後重新吸合的延時時間。

範例:

發送間隔: 10秒 對外偵測一次
重發次數: 6次
動作時間:默認 15 秒
這樣就是:當連續60秒(一分鐘)完全對外都不通時, 將會開始動作! 斷電15秒後,自動重新送電!!



請注意: 有一些ISP數據機或是較為大型路由器/設備, 其重新開機時間可能會比一般普通設備較久一點, 此時參數就需要調整時間為長, 否則會一直陷入循環重開機的狀況!
發送間隔: 10秒 對外偵測一次 <加長為20秒>
重發次數: 6次 <加多次數為9次>
=>如此總時間就是3分鐘180秒....也就是3分鐘連續偵測對外都斷線,就會重新開機!!

設定軟體下載:

SmartMonitor.zip
(32.54 KiB) 被下載 184 次
FAE
華網國際-華人網路,放眼國際
技術支援專線 TEL:03-4622360
電子郵件: support@router.com.tw
Line: http://line.me/ti/p/@920lrbdn

此論壇提供技術相關資料 無法於此回覆或發言 若有技術問題可以直接mail /撥打服務專線 或是加line諮詢..
