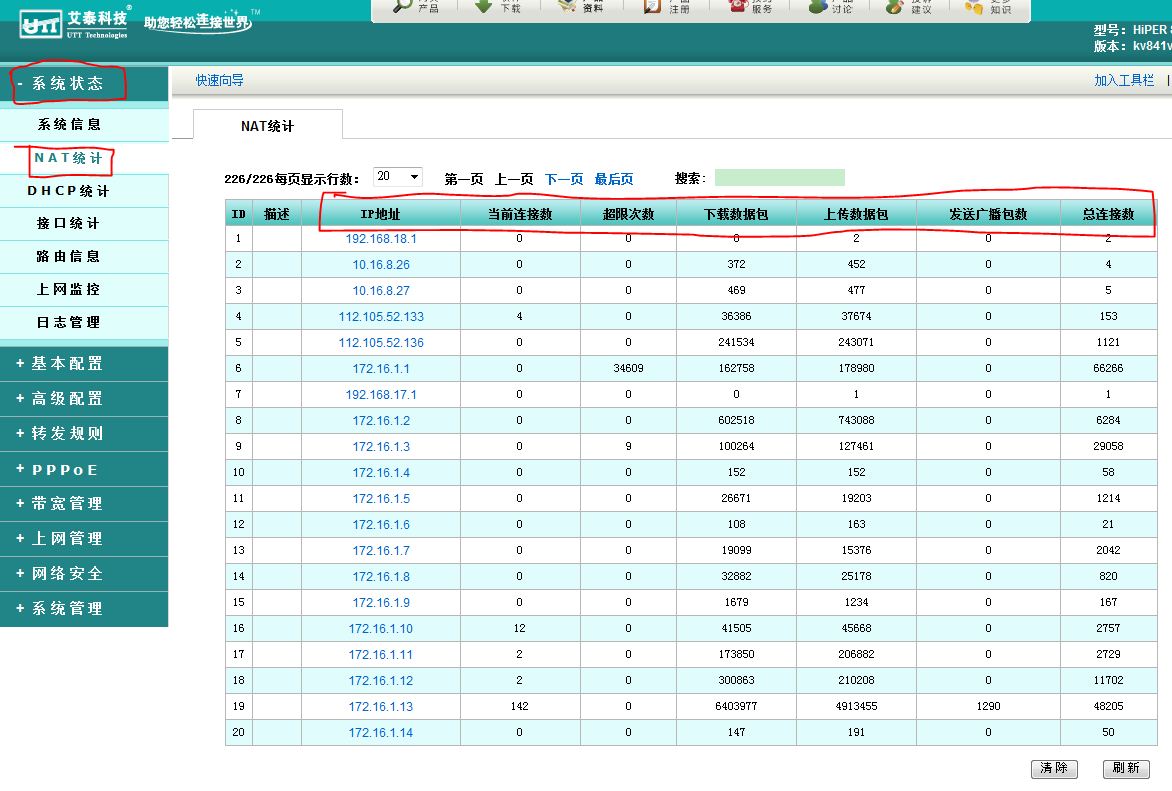

這裡以V10版本以上的韌體為說明範例,首先在系統狀態-NAT統計資料裡面, 如下圖所示:
- 擷取nat-1.JPG (154.73 KiB) 被瀏覽 56670 次
包含IP位置 / 當前連接數 / 超限次數 / 下載數據包 /上傳數據包 /發送廣播包 / 總連接數 等七大數據.以下針對此七大數據說明.
1, IP位置: 就是此IP位置已經有使用過,才會記錄在此, 包含過去使用過, 以及目前正在使用的IP位置記錄.
2, 當前連接數: 也就是此IP位置目前正在使用的連接數 NAT Session數據.
3, 超限次數: HiPER都會針對每個IP位置,做連線數session 的管制,超限次數就是超出NAT Session 的次數統計.
4, 下載數據包: 封包傳遞為一個packet 為單位,此單位大小不一, 不是我們一般所稱的xxByte/s 或是xxMbyte/s單位. 也可以把它看做是一個傳遞資料的單位大小.
5, 上傳數據包: 同上,是指上傳的封包.
6, 發送廣播包:在網路上所發送廣播封包的統計.
7, 總連接數: 從HiPER開機以來, 此IP所使用的連線數session 總和.
在圖表上, 我們可以按下上面這些單位的按鈕, 將所要的資料排序,如IP位置 / 當前連接數 / 超限次數 / 下載數據包 /上傳數據包 /發送廣播包 / 總連接數 等七大數據. 並可做昇或是降的自動排序.
案例:

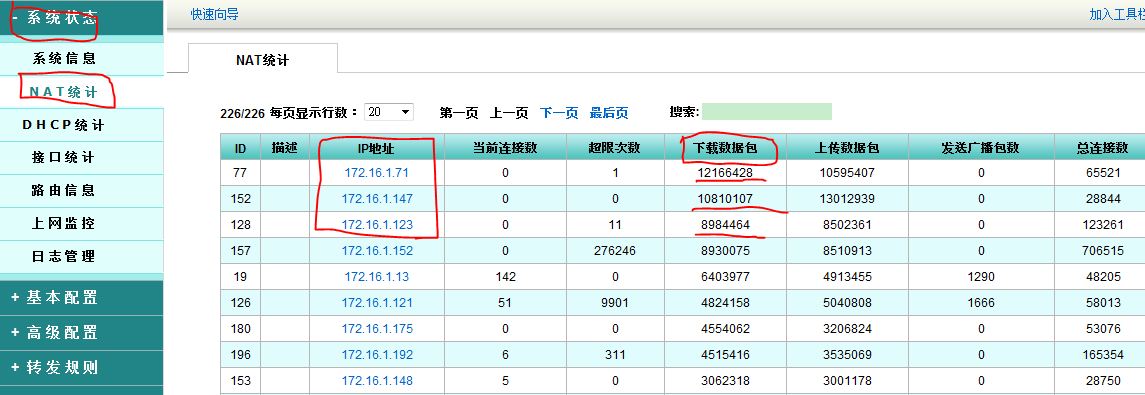

1.假設我們要看網路裡面,哪一個IP位置是下載最多的使用者, 我們可以按下下載數據包來進行排序:
- 擷取nat-2.JPG (92.1 KiB) 被瀏覽 56670 次
可以輕鬆發現,172.16.1.71 的下載數據包是第一名! 以及172.16.1.147 與172.16.1.123 分居2,3名次...這些人下載最高.

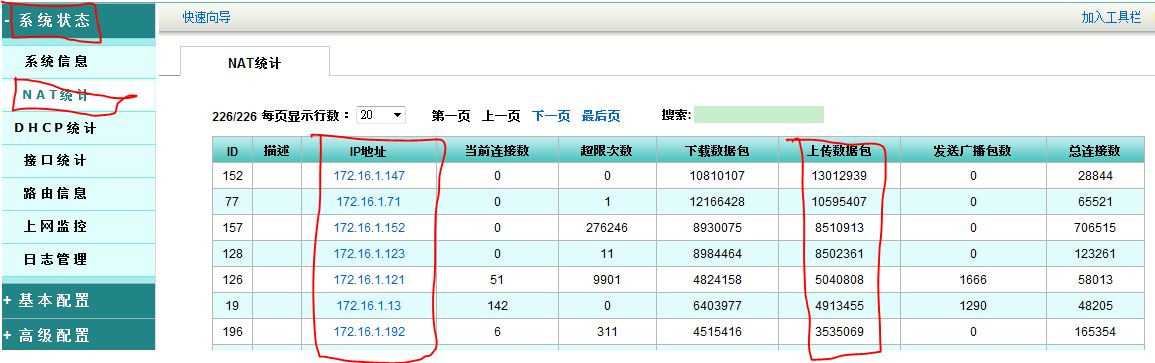

2.來看上傳數據包,按下上傳數據包來進行排序:
- 擷取nat-3.JPG (86.7 KiB) 被瀏覽 56670 次
可以輕鬆發現,172.16.1.147 的上傳數據包是第一名! 以及172.16.1.71 與172.16.1.152 分居2,3名次...這些人等上傳最高.
綜合1與2的數據可以看到, 172.16.1.71 此IP無論上傳或是下載,都包辦前三名, 表示此IP位置就是第一名的網路使用者!

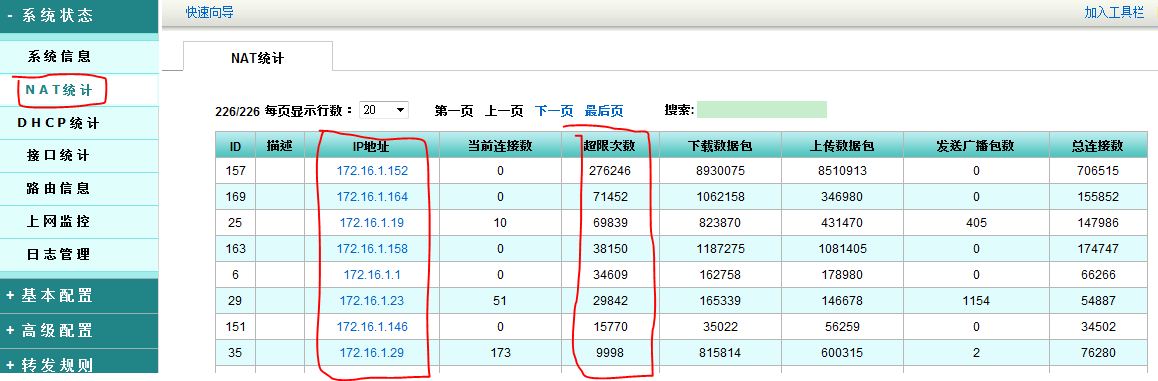

3.接下來看NAT 超限(session 超出限制的統計數字), 按下超限次數進行數據資料排序:
- 擷取nat-4.JPG (89 KiB) 被瀏覽 56670 次
可以輕鬆發現,172.16.1.152的NAT 超限是第一名! 以及172.16.1.164 與172.16.1.19 分居2,3名次...這些人等連線數超過最多.

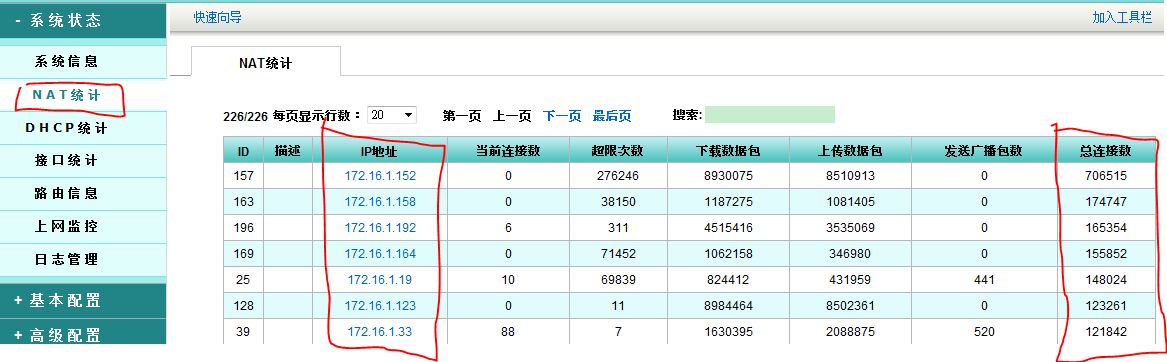

4.接下來看NAT 總連接數(session 統計從HiPER開機起始的統計數字), 按下總連接數進行數據資料排序:
- 擷取nat-5.JPG (84.72 KiB) 被瀏覽 56670 次
可以輕鬆發現,172.16.1.152的NAT 超限是第一名! 以及172.16.1.158 與172.16.1.192 分居2,3名次...這些人等連線數最多.
從連接數超限以及連接數總和來看,這些使用者只要又是超限的, 以及總和排名也在前面的,表示這些IP位置都有使用P2P與大量下載..
由以上幾種數據,就可以輕鬆發現網路內的使用者,哪些是屬於重度使用User, 以讓我們可以針對這些使用者進行更深入的網管機制.
