HiPER 常用指令CLI詳解-HiPER510也適用!

[fae]

UTT HiPER 系列產品,都支援了Telnet 模式, 除了一般Web介面設定以外,對於類似Cisco 的介面應該不陌生, 尤其在Debug 上,更是優於一般Web 介面的使用, 有鑑於此, 這裡把幾個常用的指令,做個介紹..首先了解如何進入CLI-Telnet 模式:

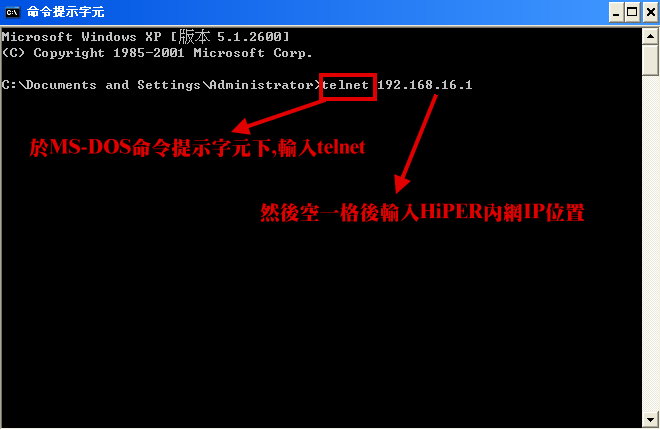

1.於MS-DOS命令模式下,輸入telnet HiPER-IP位置


2.輸入與Web 一樣的帳號與密碼


3.出現hiper% 的符號後,就可以開始使用telnet 工程師模式


1.開啟VLAN 以及mirror port <設定為0,1,2,3-4 port 都分開>
set system mirror enabled
set vlan 2portGrpId 1
set vlan 3portGrpId 2
set vlan 4portGrpId 3
set port 2portGrpId 1
set port 3portGrpId 2
set port 4portGrpId 3

2.開啟NAT session limit - 設定為最大session-也就是不管制,最大可用3萬條.
set ip nat connectionlimit/1 natSession 30000
set ip nat connectionlimit/1 natUdpSession 30000
set ip nat connectionlimit/1 natTcpSession 30000
set ip nat connectionlimit/1 natIcmpSession 100

反之,若要設定每台電腦的連線數控制的話,如單台連線為1500 , TCP:1000 , UDP:1000 , ICMP:100 的話,可以以下方法輸入:
set ip nat connectionlimit/1 natSession 1500
set ip nat connectionlimit/1 natUdpSession 1000
set ip nat connectionlimit/1 natTcpSession 1000
set ip nat connectionlimit/1 natIcmpSession 100


3.開啟路由器廣域網路WAN 的ping 回應功能
set ip nat pingReply Yes

4.設定DHCP 發放IP位置,自動開機綁定IP&MAC
set ip dhcp server newautobind Yes
